Pri korištenju otpornika potrebno je znati iznos njegovog otpora.

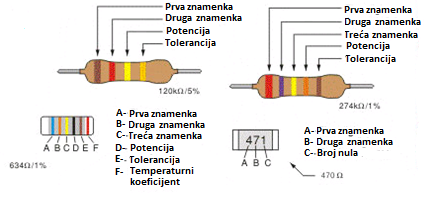

Iznos otpora naznačen je na otporniku i to najčešće pomoću četiri ili pet prstena u boji. Svaka boja prstena označava određenu vrijednost, što možete vidjeti iz slike:
PRIMJER OČITANJA: Na slici dolje vidimo kako izgleda otpornik od 120kΩ. Prvi prsten je smeđe boje, drugi crvene, treći žute i posljednji zlatne boje.
- prva znamenka - smeđa boja = 1
- druga znamenka - crvena boja = 2
- potencija - žuta boja = 10.000
- tolerancija - zlatna boja = 5%
Iznos od 120k dobijemo tako da zapišemo prvu i drugu znamenku i umnožimo za potenciju. Dakle: 12 x 10.000 = 120.000, odnosno 120k.
Izvor: e-radionica.com
