LED (skraćenica iz engleskog jezika Light Emitting Diode) – u prevodu „dioda koja emitira svjetlost“ ili češće na našem jeziku „Svjetleća dioda“ je poluvodički elektronički element koji pretvara električni signal u optički (svjetlost).
Primjenjuje se najčešće kao pokazivač/indikator na pločama uređaja i strojeva, za ukrasno osvjetljenje,kao i za svjetla za bicikla, auta i televizore, te zaslone raznih uredjaja.
Za razliku od klasične sijalice kojoj je svejedno kako joj priključite žice LED svijetli samo ako je pravilno priključena.
Na slici ispod nalazi se prikazan simbol LED diode kakav se nalazi na shemama i kratki prikaz vanjskog izgleda diode.
LED dioda ima dvije elektrode anodu i katodu. Anoda je pozitivna elektroda dok je katoda negativna.
Ukoliko na LED diodu dovedemo takav napon da je anoda na pozitivnijem potencijalu od katode ona će provesti struju i zasjati. Ako je napon suprotnog polariteta LED neće svijetliti.
Ako se LED dioda dobro pogleda može se vidjeti da je jedna nožica duža od druge. Duža nožica je uvijek anoda dok je kraća katoda. Osim toga, obod stakla na jednom dijelu nije okrugao, nego je ravan što označava s koje se strane nalazi katoda.
Diode možemo spajati u seriju ili u paralelu pri čemu treba voditi računa da se pri serijskom spajanju naponi zbrajaju dok se kod paralelnog spoja zbrajaju struje.

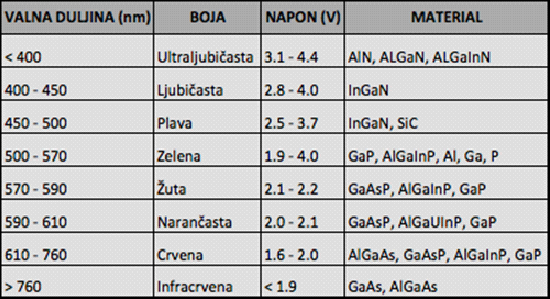

Na tržištu postoji mnoštvo različitih LED dioda, ovisno o njihovim karakteristikama: boja svjetla, talasna (valna) dužina svjetla, intenzitet svjetla, materijal od kojeg su građene i druge. Važna karekteristika je i pad napona, a neke od navedenih karakteristika možete vidjeti u tablici ispod.
Izvori: COR, Wikipedia, petvolta.com, e-radionica.com
